Aspetti grafici

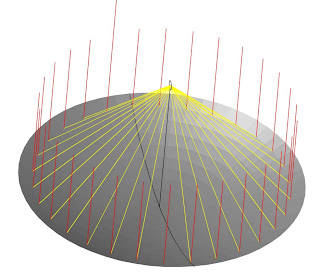

grafica 3D del paraboloide di rivoluzione
ottenuto con AutoCAD
I parametri geometrici e lo script di punti necessari per le rappresentazioni CAD-CAM e per lavorazioni alla macchina CNC sono stati ricavati anliticamente utilizzando il foglio elettronico EXCEL
Valutazioni di natura geometrica sul paraboloide ottenuto con lo script Excel-AutoCAD
da Marta Zuliani durante il Corso AutoCAD 3D
in rosso la polilinea del profilo parabolico utilizzato nelle rappresentazioni
grafiche CAD-CAM e nel processo di lavorazione al CNC
Sequenza delle lavorazioni
costruzione del paraboloide al CNC
ricavato da una piastra di alluminio 350-350-40
con programmazione al CNC del prof- ClaudioMartin
ricavato da una piastra di alluminio 350-350-40
con programmazione al CNC del prof- ClaudioMartin
paraboloide la CNC dopo 24 ore di lavorazione secondo programma
utensili per la lavorazione al CNC
fase della lavorazione al CNC
Il paraboloide con ottima lavorazione di finitura ottenuto alla macchina CNC
si nota una particolare lavorazione di decoro ai bordi della piastra
che riporta nel perimetro esterno della calotta l'intestazione delll'istituto.
si nota una particolare lavorazione di decoro ai bordi della piastra
che riporta nel perimetro esterno della calotta l'intestazione delll'istituto.
la superficie a specchio dopo le lavorazioni di trattamento superficiale
costruzione del supporto della parabola
allievi ITIS 4B meccanica in officina per la costruzione del supporto
aprile 2012 " giornata della creatività":
partecipazione attiva di un allievo del Liceo Scientifico
l'allieva Marta Zuliani 5 LS accanto al concentratore,
l' argomento farà parte integrante della sua tesina d'esame
costruzione del supporto articolato
per l'orientamento opportuno dello specchio
per l'orientamento opportuno dello specchio
collaudo dei dispositivi di regolazione
controlli dimensionali
lavorazioni alla fresa
operazioni manuali di finitura sul collettore che ospiterà la termocoppia
supporto completo dei dispositivi di allineamento
Il dispositivo, curato nei particolari, è pronto per la prima prova sperimentale.
si evidenzia in primo piano il supporto di regolazione per l'esatto posizionamento del captatore cilindrico che ospita la termocoppia nel fuoco del paraboloide.
Il Datalogger per la lettura e la memorizzazione delle temperature da rilevare.
I goniometri per le regolazioni angolari di posizionamento con i dati ricavati dalle carte solari del luogo.
Lo gnomone per l'allineamento dell'ombra in asse con la parabola e per un controllo empirico, ma efficace, dell'esatto allineamento con i raggi solari.
